主要技术参数：
　● 工作环境条件
　　　环境温度：-20℃~+60℃；
　　　相对湿度：5%~95%；
　　　大气压力：86~106KPa。
　● 主要电气技术参数
　　　工作电源：AC/DC85~265V，纹波系数不大于5%；
　　　交流电流：额定5A或1A（订货时注明）；
　　　交流电压：57.7V或100V（订货时注明）；
　　　额定频率：50Hz；
　　　功率消耗：直流回路不大于5W，交流回路不大于0.5VA；
　　　测量范围：相电流 0.1In~20In、零序电流 0.1A~6.25A；电压 5V~160V ；
　　　测量精度：电流0.5级，电压0.5级；
　　　保护动作时间：在1.5倍定值下所有保护固有动作时间不大于35ms；
　　　开入回路：直流24V，5mA（装置内部提供）；
　　　开出接点：可持续接通AC/DC220V，5A电流（纯阻性负载）。
　● 绝缘电阻、介质强度和冲击电压
　　　绝缘电阻：≥50MΩ；
　　　介质强度：2KV，50Hz，1min；
　　　冲击电压：5KV，(1.2/50)μs。
　● 振动：符合IEC60255-21-1中3.2.1、3.2.2的有关规定。
　● 冲击：符合GB/T14537-1993中4.2.1、4.2.2的有关规定。
　● 碰撞：符合GB/T14537-1993中4.3的有关规定。
　● 抗电磁干扰性能
　　　能承受频率为1MHz及100KHz，电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验；
　　　能承受IEC61000-4-2标准lV级、试验电压8kV的静电放电试验；
　　　能承受IEC61000-4-3标准lV级、干扰场强10V/m的辐射电磁场干扰试验；
　　　能承受IEC61000-4-4标准lV级的快速瞬变干扰试验；
　　　能承受GB/T14598.18-2012规定的严酷等级为共模2kV，差模1kV的浪涌抗扰度试验。
　● 过载能力
　　　2倍额定电流：连续工作；
　　　10倍额定电流：16S；
　　　20倍额定电流：1S。

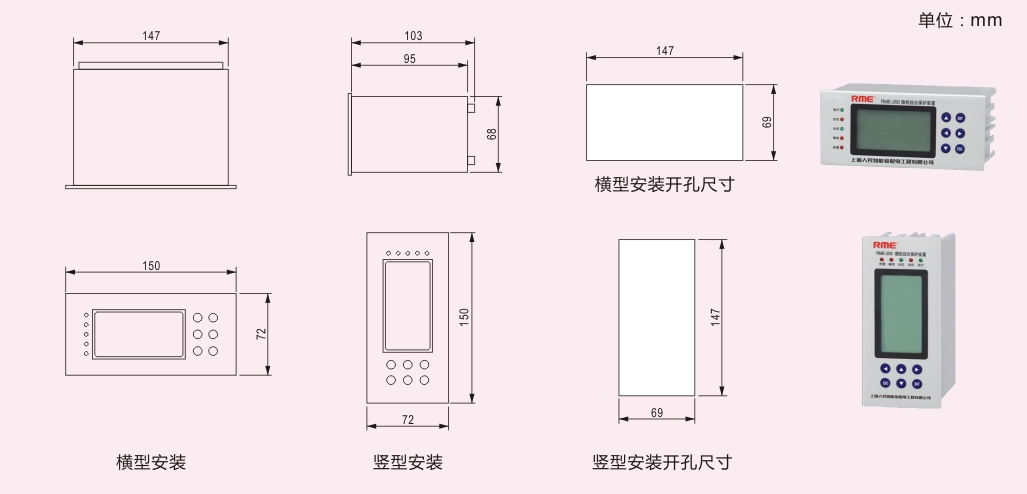

外形及安装尺寸：

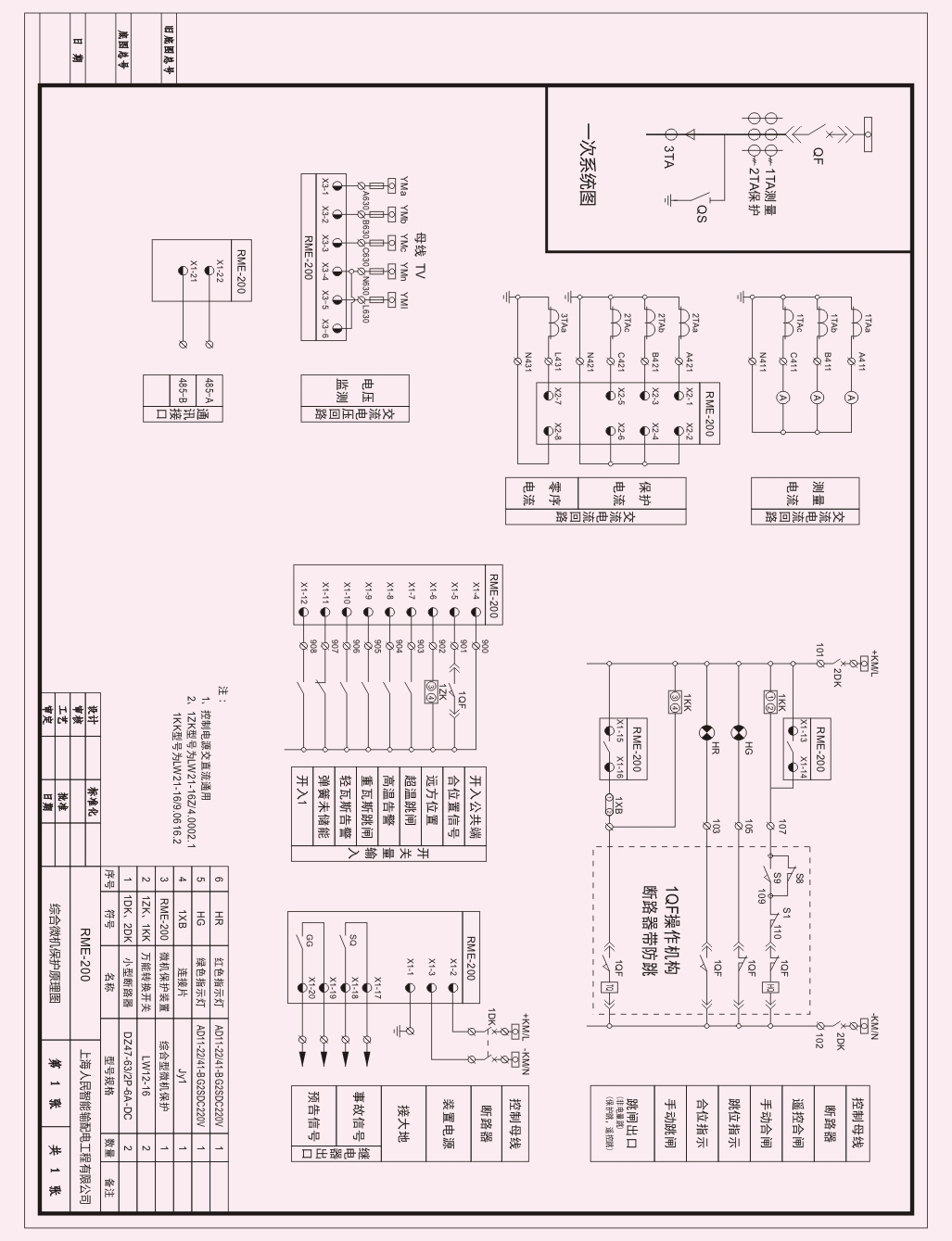

用户接线图：
