1、结构

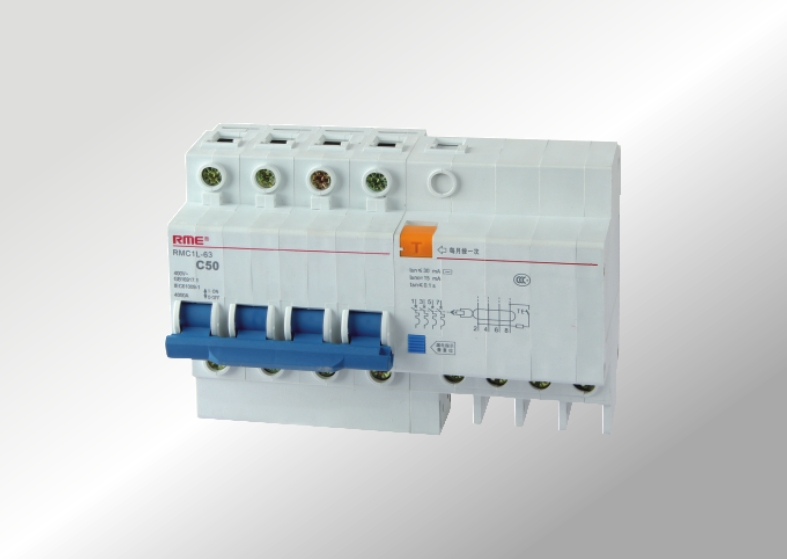

　  RMC1L漏电断路器由RMC1系列断路器和漏电脱扣器组装而成。漏电脱扣器主要由零序电流互感器、电子判定控制电路、脱扣器推杆、试验按钮等组成。

　2、工作原理

　将漏电断路器合闸手柄扳向ON位置时，通过机构带动动触头向静触头可靠接触，接通电路，当电路发生过载故障时，过载电流使热双金属元件弯曲并推动锁扣使得机械锁定机构复位，动触头迅速离开静触头，从而实现分断线路的功能；当线路发生短路故障时，短路电流使瞬时脱扣器动作，铁芯顶杆动作使锁扣机构复位，实现分断功能；当线路发生漏电或触电故障时，零序互感器输出的信号触发可控硅导通，漏电脱扣器铁芯动作，推杆推动断路器脱扣，使漏电断路器在0.1s内切断电流，从而实现漏电保护功能。
