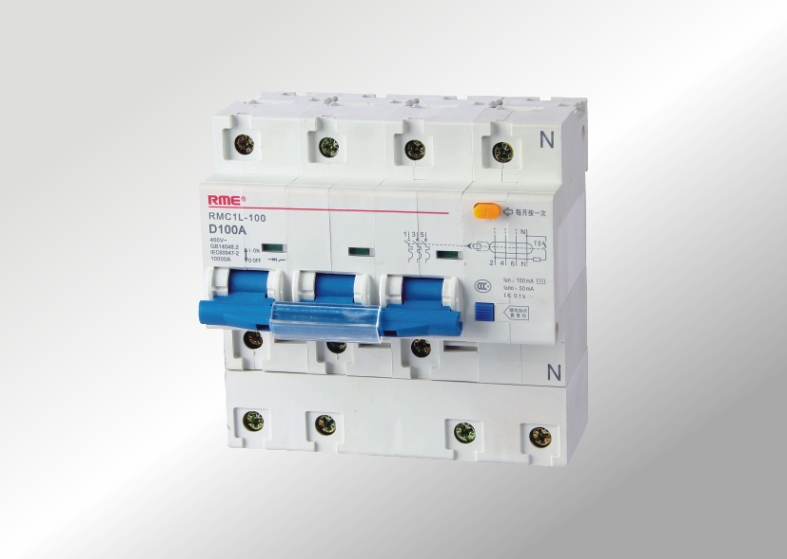

RMC1L-100漏电断路器

  RMC1L-100系列小型漏电断路器(以下简称漏电断路器)主要适用于交流50Hz额定工作电压230V/400V,额定电流至 100A 的线路中,作漏电保护之用。当线路中有人触电或电路泄漏电流超过规定值时,漏电断路器能在极短的时间内自动切断电源,保障人身安全和防止设备因发生泄露电流造成的事故。
  漏电断路器具有过载和短路保护功能,可用来保护线路的过载和短路,亦可在正常情况下作为线路的不频繁转换之用。
  本产品符合GB/T14048.2标准。

一、型号及含义



二、结构和工作原理

 1、结构
   RMC1L漏电断路器由RMC1系列断路器和漏电脱扣器组装而成。漏电脱扣器主要由零序电流互感器、电子判定控制电路、脱扣器推杆、试验按钮等组成。
 2、工作原理
 将漏电断路器合闸手柄扳向ON位置时,通过机构带动动触头向静触头可靠接触,接通电路,当电路发生过载故障时,过载电流使热双金属元件弯曲并推动锁扣使得机械锁定机构复位,动触头迅速离开静触头,从而实现分断线路的功能;当线路发生短路故障时,短路电流使瞬时脱扣器动作,铁芯顶杆动作使锁扣机构复位,实现分断功能;当线路发生漏电或触电故障时,零序互感器输出的信号触发可控硅导通,漏电脱扣器铁芯动作,推杆推动断路器脱扣,使漏电断路器在0.1s内切断电流,从而实现漏电保护功能。
