一、型号及含义

二、结构特点

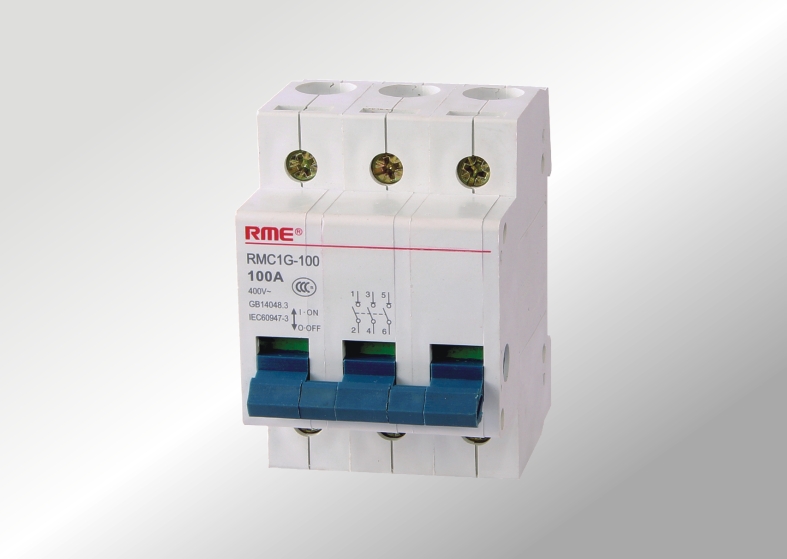

　　隔离开关采用模块化设计结构，可组合成多极结构。触头系统采用双断点直动结构，大电流选用二组平行的触头并联，既增大了电流容量，又充分利用了电动力补偿。同时手柄操作机构利用弹簧储能实现快速通断，克服了人力操作速度快慢的影响，大大提高了工作的可靠性，触头开闭状态有醒目色标显示，手柄上推为接通，指示标牌为红色；手柄下拉为断开，指示标牌为绿色。可预防误操作，提高了安全性。

　　电源进线从开关上方接入，下端接出线，导线应拧紧，不得松动脱出，或铜线裸露在接线端外。隔离开关在一定时间内能承载非正常电路条件下的(短路)电流，也可不频繁通断适当的过载，但不能用来分断故障电流。

三、主要技术参数

　1、分类
　　1.1 按额定电流Ie分：32A、63A、100A；
　　1.2 按极数分：单极；二极；三极；四极。
　　1.3 额定频率：50/60Hz
　2、主要技术参数
　　2.1 额定工作电压 Ue：230V(单极)、400V(多极)。
　　2.2 额定工作电流 Ie：32A、63A、100A。
　　2.3 使用类别：AC－22A
　　2.4 额定短时耐受电流 Icw：12Ie，通电时间为 1s；
　　2.5 额定短路接通能力 Icm：20Ie，通电时间 0.1s；
　　2.6 额定接通与分断能力：3Ie，1.05Ue，COSφ=0.65；
　　2.7 操作性能：空载8500次，有载1500次，共10000次。COSφ=0.8，操作频率为 120 次/小时。

四、外形及安装尺寸

　　隔离开关采用标准TH35-7.5导轨安装
